سینٹرلین ڈبلیو سی بی اسٹیل باڈی ڈکٹائل آئرن ڈسک ربڑ سے جڑے کیڑے گیئر چلتے ہیں
مصنوع کا تعارف

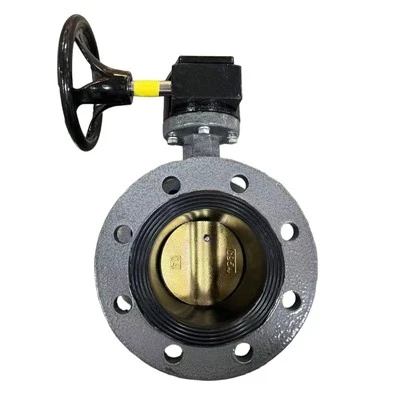

یہ فلانجڈ تتلی والو پائپنگ سسٹم کے لئے ڈیزائن کردہ ، ربڑ سے بنے ہوئے ڈکٹائل آئرن ڈسک کے ساتھ پائیدار ڈبلیو سی بی کاسٹ اسٹیل باڈی کو جوڑتا ہے۔ صحت سے متعلق مشین فلانج چہرے قابل اعتماد کنکشن کو یقینی بناتے ہیں ، کیڑے گیئر گیئر باکس بڑے سائز کے والوز کے آسان آپریشن کے لئے موثر قوت ٹرانسمیشن فراہم کرتا ہے۔ سینٹرلین ربڑ کی لکیر والی ڈسک دو طرفہ سگ ماہی کی کارکردگی فراہم کرتی ہے۔
مصنوعات کی خصوصیات
معیاری مواد
- جسم: تناؤ سے نجات شدہ ڈبلیو سی بی کاسٹ اسٹیل
- ڈسک: این بی آر استر کے ساتھ Qt 450-10 ڈکٹائل آئرن
- خلیہ: سخت 2CR13 سٹینلیس سٹیل
01
موثر کیڑا گیئر ڈرائیو
- 18: 1 کیڑے گیئر تناسب آپریٹنگ ٹارک کو کم کرتا ہے
- خود سے تالا لگانے کا طریقہ کار بہاؤ کو روکتا ہے
- واضح پوزیشن کا اشارہ
02
قابل اعتماد نرم مہر
- یکساں ولکانائزڈ ربڑ کی موٹائی
- پائیدار لباس مزاحم ربڑ کا مواد
- طویل خدمت سگ ماہی زندگی
03
عمدہ بہاؤ کی کارکردگی
- سینٹر لائن ڈیزائن بہاؤ کی مزاحمت کو کم سے کم کرتا ہے
- ہموار ڈسک دباؤ ڈراپ کو کم کرتی ہے
- ہموار گزرنے کے لئے بڑے بہاؤ کا علاقہ
04
مصنوعات کے فوائد
آسان آپریشن
گیئر باکس مطلوبہ ٹارک کو کم کرتا ہے
01
مثبت سگ ماہی
ربڑ کی پرت سخت مہر کو یقینی بناتی ہے
02
طویل خدمت زندگی
پریمیم مواد کا انتخاب
03
سادہ بحالی
خدمت دوستانہ ڈیزائن
04
کوالٹی اشورینس
ISO9001 مصدقہ
05
|
dn برائے نام قطر |
L |
1. 0 MPa |
1.6MPA |
|||||||
|
ملی میٹر |
انچ |
D |
D1 |
H1 |
H2 |
N-d0 |
D |
D1 |
n-d0 |
|
|
50 |
2" |
108 |
165 |
125 |
202 |
77 |
4-18 |
165 |
125 |
4-18 |
|
65 |
2.5" |
112 |
185 |
145 |
213 |
93 |
4-18 |
185 |
145 |
4-18 |
|
80 |
3" |
114 |
200 |
160 |
221 |
100 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4" |
127 |
220 |
180 |
234 |
113 |
8-18 |
220 |
180 |
8-18 |
|
125 |
5" |
140 |
250 |
210 |
253 |
123 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6" |
140 |
285 |
240 |
269 |
193 |
8-22 |
285 |
240 |
8-22 |
|
200 |
8" |
152 |
340 |
295 |
316 |
172 |
8-22 |
340 |
295 |
12-22 |
|
250 |
10" |
165 |
395 |
350 |
358 |
202 |
12-22 |
405 |
355 |
12-26 |
|
300 |
12" |
178 |
445 |
400 |
384 |
218 |
12-22 |
460 |
410 |
12-26 |
|
350 |
14" |
190 |
505 |
460 |
439 |
253 |
16-22 |
520 |
470 |
16-26 |
|
400 |
16" |
216 |
556 |
515 |
500 |
300 |
16-26 |
580 |
525 |
16-30 |
|
450 |
18" |
222 |
615 |
656 |
528 |
328 |
20-26 |
640 |
585 |
20-30 |
|
500 |
20" |
229 |
670 |
620 |
552 |
352 |
20-26 |
710 |
650 |
20-33 |
|
600 |
24" |
267 |
780 |
725 |
669 |
397 |
20-30 |
840 |
770 |
20-36 |
|
700 |
28" |
292 |
895 |
840 |
745 |
498 |
24-30 |
910 |
840 |
24-36 |
|
800 |
32" |
318 |
1015 |
950 |
803 |
571 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
36" |
330 |
1115 |
1050 |
880 |
615 |
28-33 |
|||
|
1000 |
40" |
410 |
1230 |
1160 |
935 |
705 |
28-36 |
|||
|
1200 |
48" |
470 |
1455 |
1380 |
1067 |
827 |
32-39 |
|||
بنیادی معلومات
|
ماڈل نمبر |
D41X / D341X / D641X / D941X |
کنکشن فارم |
flange |
|
ساخت |
سینٹر سگ ماہی |
مہر فارم |
فورس پر مہر لگا دی گئی |
|
والو اسٹیم |
عام |
کام کا دباؤ |
{{0}}. 6MPA / 1.0MPA / 1.6MPA / 2.5MPA / CLASS150 |
|
کام کرنے کا درجہ حرارت |
عام درجہ حرارت (-40 ڈگری |
مہر کی سطح کا مواد |
نرم مہر / سخت مہر بند |
|
والو باڈی |
معدنیات سے متعلق |
معیار |
API 609 ، EN 593 ، MSS SP67 ، BS 5155 |
|
درخواست |
صنعتی استعمال ، پانی کے صنعتی استعمال ، گھریلو استعمال |
بیٹھے ہوئے مواد |
ای پی ڈی ایم ، این بی آر ، پی ٹی ایف ای ، ایف کے ایم |
|
سرٹیفیکیشن |
iso9001 |
بہاؤ کی مزاحمت |
کم مزاحمت |
|
ٹرانسپورٹ پیکیج |
لکڑی کا کریٹ برآمد کریں |
تفصیلات |
dn 25 - dn2400 |
|
اصلیت |
چین |
HS کوڈ |
8481804090 |
|
پیداواری صلاحیت |
50 ، 000 ٹکڑے/سال |
|
|
تکنیکی پیرامیٹرز
|
سائز |
dn 32- dn600 |
dn 650- dn2000 |
|
ورکنگ پریشر |
16 بار |
10 بار |
|
شیل |
24 بار |
15 بار |
|
مہر |
18 بار |
11 بار |
|
آپریٹنگ درجہ حرارت |
-45 ڈگری ~ +150 ڈگری |
|
|
آپریٹنگ ماحول |
گٹی اور بلج سسٹم کیمیکل پروسیسنگ ڈیسیلینیشن پلانٹس |
|
|
ڈرائیونگ کا طریقہ |
ہینڈ لیور کیڑا گیئر الیکٹرک نیومیٹک |
|
ایگزیکٹو معیارات
|
ڈیزائن کا معیار |
EN 593 ، MSS SP67 ، API 609 ، BS 5155 |
|
معائنہ اور ٹیسٹ |
API 598 ، ISO 5208 ، EN 12266 |
|
اختتام معیار |
ANSI B16.1 CL. 125LB & B16.5 CL. 150lb |
|
بطور 2129 ٹیبل ڈی اینڈ ای |
|
|
بی ایس 10 ٹیبل ڈی اینڈ ای |
|
|
DIN 2501 (PN6 ، PN10 ، PN16) |
|
|
EN 1092 (PN6 ، PN10 ، PN16) |
|
|
آئی ایس او 2531 (PN6 ، PN10 ، PN16) ، 7005 (PN6 ، PN10 ، PN16) |
|
|
کے ایس بی / جیس بی 1511/2210 (5K اور 10K) |
|
|
ایم ایس ایس ایس پی 44 سی ایل۔ 150lb |
|
|
اے ڈبلیو ڈبلیو اے سی 207 |
|
|
SABS 1123 ٹیبل 1000/3 اور ٹیبل 1600/3 |
|
|
آمنے سامنے |
آئی ایس او 5752 ، EN 558 ، MSS SP67 ، API 609 ، DIN 3202 |
|
ٹاپ فلانج |
آئی ایس او 5211 |
